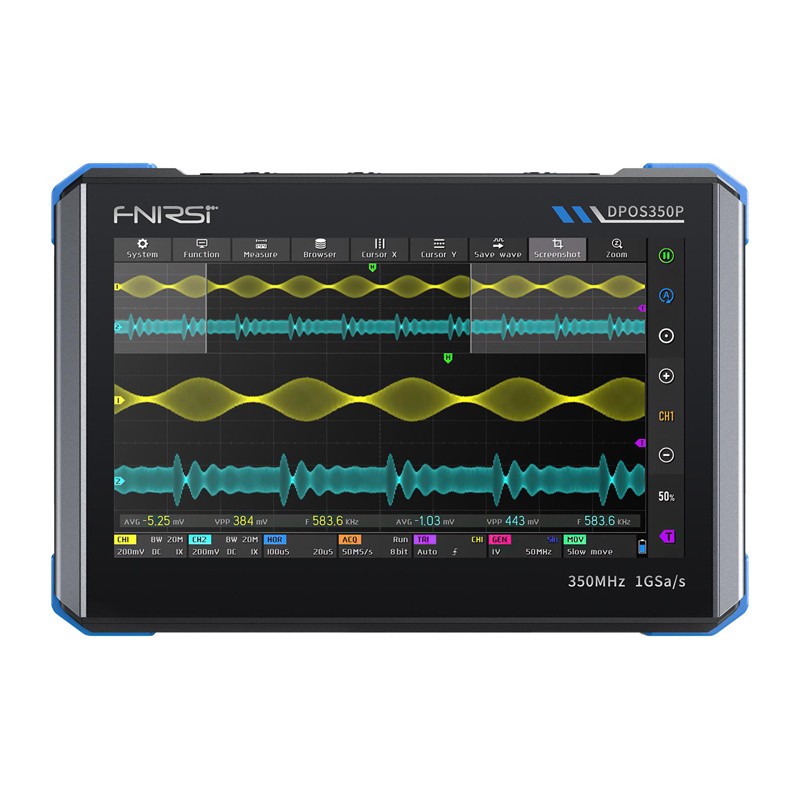

FNIRSI DPOS350P 4-in-1 digitaalne ostsilloskoop

FNIRSI DPOS350P 4-in-1 digitaalne ostsilloskoop

FNIRSI DPOS350P on mitmekülgne digitaalne ostsilloskoop, mis on loodud mugavaks ja intuitiivseks kasutamiseks. Sellel on suur 7-tolline puuteekraan selge signaali vaatamiseks ja kiireks juurdepääsuks põhifunktsioonidele. See ühendab ostsilloskoobi, signaaligeneraatori, spektrianalüsaatori ja sageduskarakteristiku analüsaatori omadused, muutes selle sobivaks paljude mõõtmisrakenduste jaoks. Suur ribalaius, kiire diskreetimine ja suur mälu võimaldavad täpset signaali analüüsi, samas kui täiustatud visualiseerimisrežiimid parandavad mõõtmise loetavust.

Täielik kontroll signaali üle

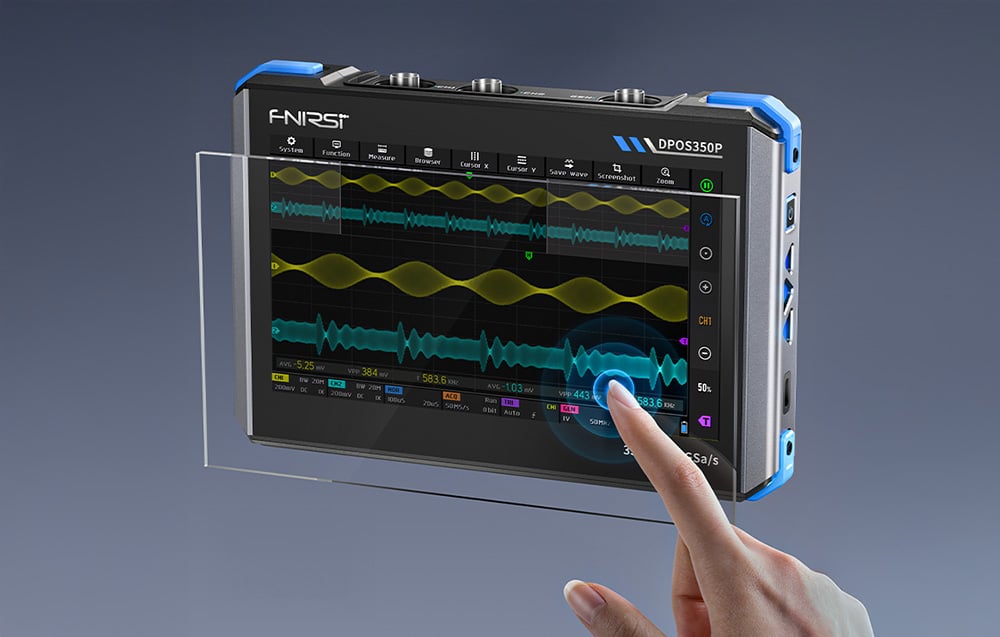

Suur 7-tolline puuteekraan pakub analüüsitud signaali täielikku vaadet ja täpset parameetrite juhtimist. Selge liides võimaldab teil kiiresti mõista süsteemi käitumist ning kõrge pildikvaliteet teeb DPOS350P-st "inseneride teise silmapaari" – diagnostika ja testimise jaoks hädavajalik.

Maksimaalne funktsionaalsus

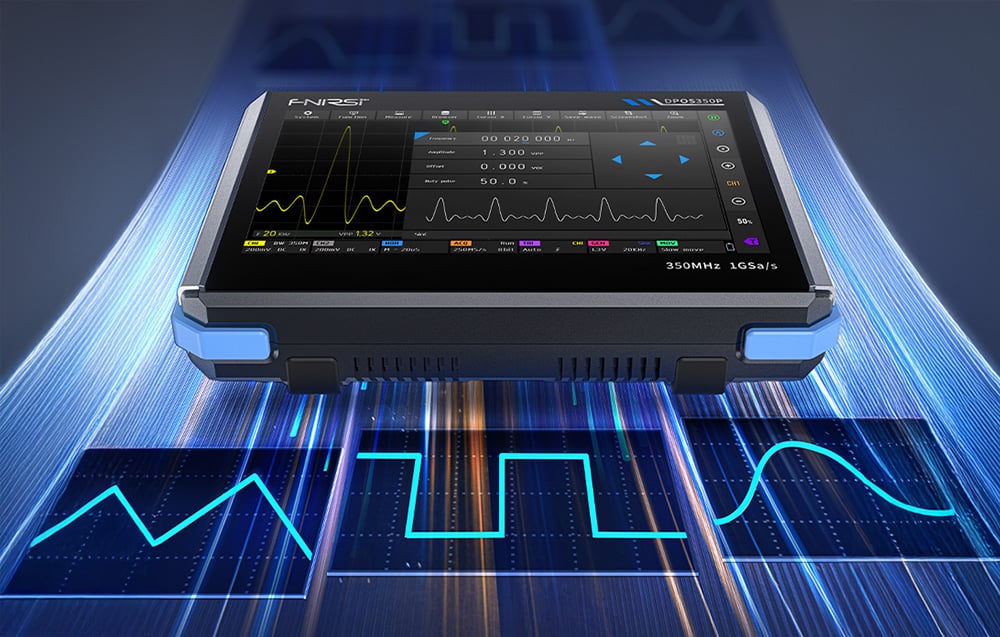

FNIRSI DPOS350P on täiustatud 4-in-1 ostsilloskoop, mis pakub nelja erineva seadme funktsioone. See on ostsilloskoop (2 kanalit, 350 MHz ribalaius, 1 GSa/s diskreetimine, 8-bitine eraldusvõime, 50 000 lainekuju sekundis), signaaligeneraator (kuni 50 MHz), spektrianalüsaator (vahemik 200 kHz – 350 MHz) ja sagedusreaktsiooni analüsaator (100 kHz – 50 MHz). Selline lai funktsioonide valik tähendab, et üks seade asendab mitut spetsiaalset tööriista, säästes ruumi ja aega.

Kõrge mõõtmise jõudlus

DPOS350P mudel pakub ribalaiust 350 MHz, diskreetimissagedust 1 GSa/s ja mälu sügavust 60 kpts, mis tähendab signaali täpset taasesitamist ja stabiilseid mõõtmisi isegi keerukate lainekujude korral. Veelgi enam, FNIRSI DPOS350P võimaldab reguleeritava sageduse, ergastusamplituudi ja nihkega Bodé diagrammi analüüsi sagedusvahemikus 100 Hz – 50 MHz. See on ideaalne tööriist võimendite, filtrite ja toiteahelate testimiseks, võimaldades teil kiiresti ja täpselt hinnata vooluahela sagedusreaktsiooni.

Täiustatud spektri ja EMI analüüs

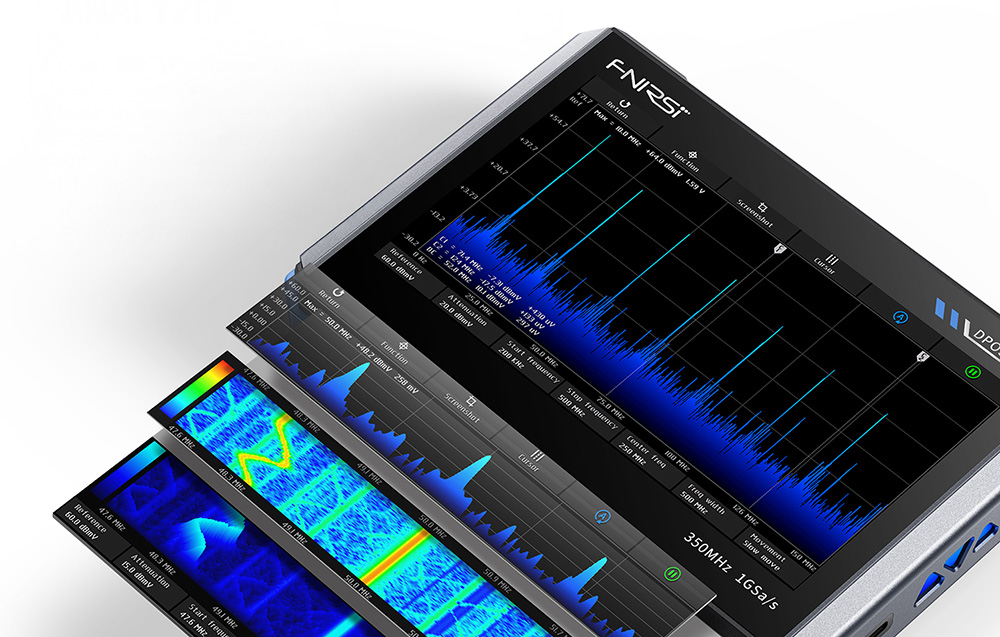

Seade hõlmab sagedusvahemikku 200 kHz kuni 350 MHz ja võimaldab täpselt käsitsi reguleerida peamisi parameetreid (algus-/lõpetamissagedused, ribalaius, võrdlustase, sumbumine ja FFT pikkus). Kursori mõõtmise funktsioonid ja täiustatud visualiseerimisrežiimid on teie käsutuses, sealhulgas muljetavaldav ja äärmiselt selge 3D kose vaade. See muudab ostsilloskoobi ideaalseks EMI testimiseks, RF signaali analüüsiks ja harmooniliste tuvastamiseks.

Signaali nähtavus nagu ei kunagi varem

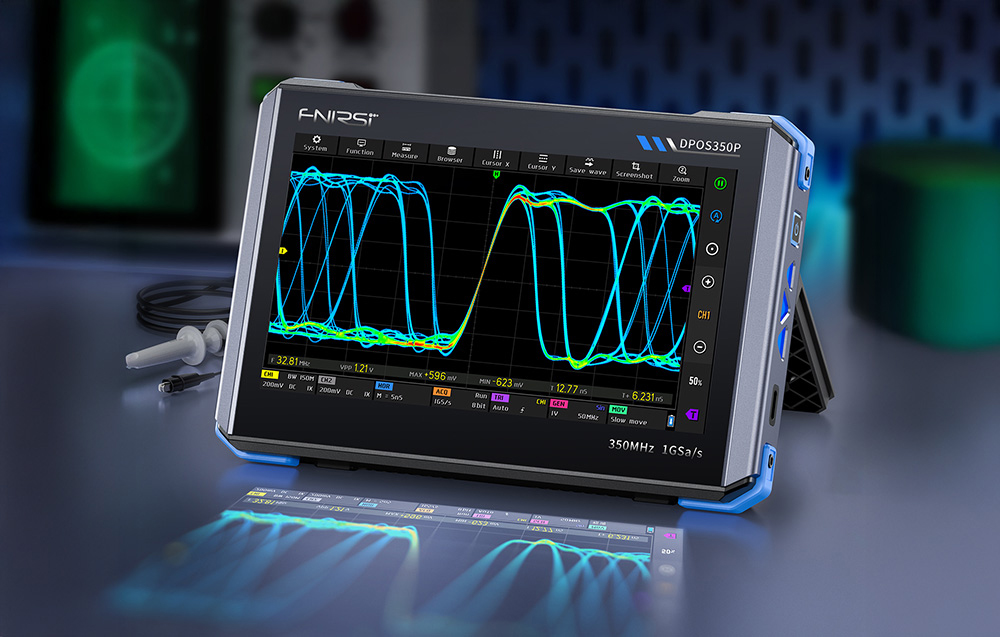

Digitaalne fluorestsentstehnoloogia tagab erakordse signaali selguse ja täpse värvide taasesituse. Lisaks täiustab täiustatud müra filtreerimine lainekuju tuvastamist ja esitamist, võimaldades täpsemat signaali analüüsi. 8–16-bitise tehnoloogia tugi viib pildi selguse järgmisele tasemele.

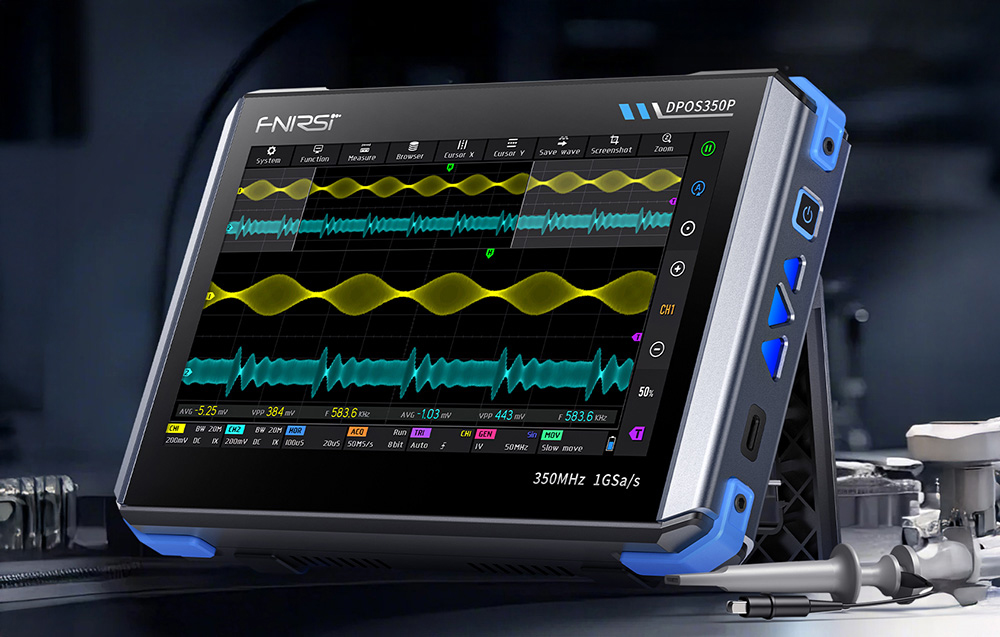

Tahvelarvuti disain, mis muudab töö lihtsamaks

Elegantse musta viimistlusega õhukeses siniste aktsentidega korpuses on ühendatud moodne disain ja ergonoomika. Tahvelarvuti kuju võimaldab mugavat ühe käega töötamist ning puutetundlik liides muudab kõik funktsioonid koheselt kättesaadavaks – ilma tarbetute menüüde ja keerulise navigeerimiseta. See on seade, mis kohandub loomulikult kasutaja töörütmiga. Ostsilloskoop toetab mitut keelt, sealhulgas inglise, hiina, vene ja portugali keelt, muutes selle ideaalseks rahvusvahelises keskkonnas.

Kaasas

• 350 MHz sond x2
• QC18W laadija
• USB-kaabel
• Alligaatori klambri juhtmed
• Kasutusjuhend

Kindral

Tehnilised näitajad

• Tootja: Fnirsi
• Mudel: DPOS350P
• Käivituskonfiguratsioon: 5 eelseadistust
• Keeled: hiina / inglise / vene / portugali keel
• Ekraani diagonaal: 7 tolli
• Ekraani eraldusvõime: 1024 × 600 pikslit
• Ekraani tehnoloogia: IPS, täisvaatenurk
• Interaktsioonirežiim: Mahtuvuslik puutetundlik ekraan
• Laiendusliides: Mahtuvuslik puutetundlik ekraan
• Automaatne väljalülitus: 15 minutit ~ 1 tund / väljas
• Värskendus: Toetab .iso pildivärskendusi
• Laadimisnõuded: QC18W – 12 V / 1,5 A
• Aku: 3,7 V liitium, 8000 mAh
• Tööaeg: u. 3 tundi
• Laadimisaeg: u. 5 tundi
• Kogu energiatarve: 10 W
• Jahutus: passiivne (õhk)
• Seadme mõõtmed: 190 × 128 × 37 mm

Sagedusreaktsiooni analüsaator (FRA)

Tehnilised näitajad

• Ergastussignaali sagedus: 100 Hz ~ 50 MHz
• Ergastussignaali amplituud: 0 ~ 5 Vpp
• Ergastussignaali nihe: −2,5 V ~ +2,5 V
• Sageduspunktide arv: 20-500
• Kursori mõõtmine: sagedus / võimendus / faas
• Töörežiim: ühekordne / tsükliline
• Süsteemi kalibreerimine: toetatud

Spektrianalüsaator (SA)

Tehnilised näitajad

• Konversioonimeetod: FFT
• FFT pikkus: 4K ~ 32K
• Sagedusvahemik: 200 kHz ~ 350 MHz
• Tasemevahemik: −60 dBmV ~ +260 dBmV
• Kursori mõõtmine: sagedus / amplituud
• Märgistusparameeter: maksimaalne energia harmooniline
• Kose graafik: toetatud
• 3D juga graafik: Toetatud
• Automaatne reguleerimine: Toetatud
• Süsteemi kalibreerimine: Toetatud

Ostsilloskoop

Tehnilised näitajad

• Kanalite arv: 2
• Ribalaius: 350 MHz
• Tõusmise aeg: 1 ns
• Max proovivõtu sagedus: 1 GSa/s
• Mälu sügavus: 60 kpts
• Sisendtakistus: 1 MΩ / 14 pF
• Aja baasvahemik: 5 ns ~ 50 s
• Ajabaas (rull): 50 ms ~ 50 s
• Vertikaalne tundlikkus: 2 mV ~ 20 V (1 ×)
• Vertikaalne vahemik: 16 mV ~ 160 V (1 ×)
• DC täpsus: ±2%
• Aja täpsus: ±0,01%
• Sisendühendus: DC / AC
• Taustaruudustik: kuva/peida
• Lainekuju nihe: jäme / peen reguleerimine
• Ülepingekaitse: kuni 400 V
• Lainekuju heledus: reguleeritav
• FFT ekraan: toetatud
• Digitaalne fluorestsents: toetatud
• Sondi sumbumine: 1× / 10× / 100×
• Riistvara ribalaiuse piirang: 150 MHz / 20 MHz
• Kõrge eraldusvõimega režiim: 8-bitine ~ 16-bitine
• Parameetrite mõõdud: 12 tüüpi
• Kursori mõõtmine: aeg, periood, sagedus, tase, pinge
• Päästiku tuvastamine: digitaalne
• Käivituskanal: CH1/CH2
• Käivitusrežiim: Automaatne / Üksik / Tavaline
• Päästiku serv: Tõuseb / langeb
• Päästiku sumbumine: L1 ~ L3
• Käivitustase: Käsitsi / automaatne (10% ~ 90%)
• Ekraanipildi salvestamine: 90 pilti
• Lainekuju salvestamine: 500 komplekti
• Värvitemperatuuri näidik: Toetatud
• X-Y režiim: Toetatud
• Ajabaasi suum: Toetatud
• Ühe nupuga automaatne reguleerimine: Toetatud
• Ühe võtmega nulli tagastamine: Toetatud
• Andmebrauser: Toetatud

Signaaligeneraator (SG)

Tehnilised näitajad

• Lainekuju tüübid: 14 standardset + jäädvustatud lainekuju
• Sagedus: 0 ~ 50 MHz (siinus), muud lainekujud kuni 10 M / 5 M / 3 M
• Amplituud: 0 ~ 5 Vpp
• Nihe: −2,5 V ~ +2,5 V
• Töötsükkel: 0,1% ~ 99,9%
• Sageduse eraldusvõime: 1 Hz
• Amplituudi eraldusvõime: 1 mV
• Nihke eraldusvõime: 1 mV
• Töötsükli eraldusvõime: 0,1%
• Salvestatud kohandatud lainekujud: 500 komplekti
