FNIRSI DPOX180H 2-in-1 käeshoitav digitaalne fosfor-ostsilloskoop

FNIRSI DPOX180H 2-in-1 käeshoitav digitaalne fosfor-ostsilloskoop

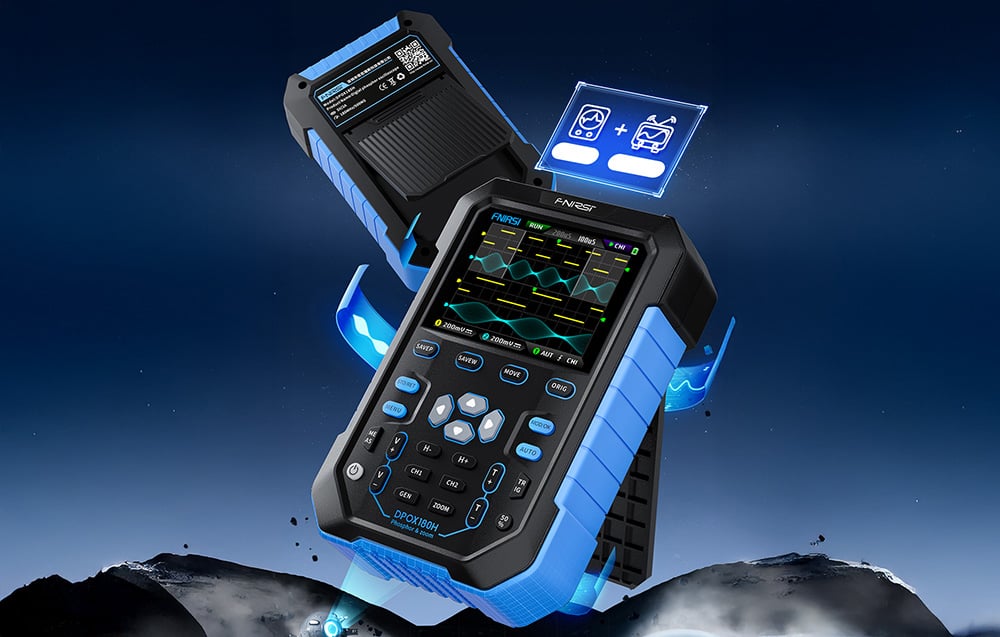

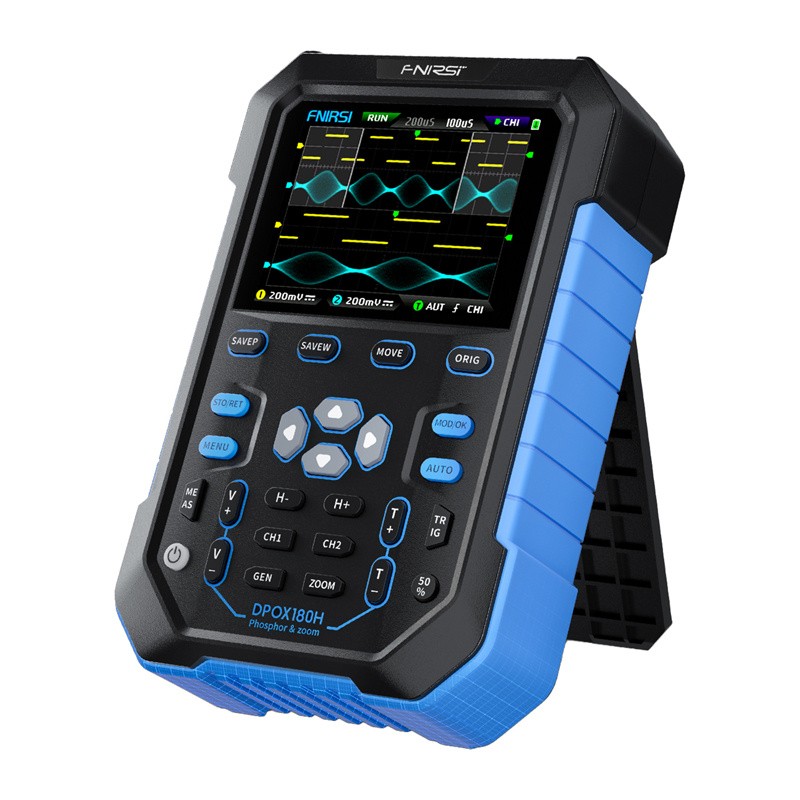

FNIRSI DPOX180H on käeshoitav digitaalne fosforostsilloskoop (DPO), mis ühendab endas 180 MHz kahe kanaliga ostsilloskoobi, 20 MHz DDS-funktsiooni generaatori ja täiustatud signaalianalüüsi funktsioone. See on loodud kompaktse mobiilse tööriistana teenindus-, töökoja- ja laboritöödeks, pakkudes kõrget funktsionaalsust ühes seadmes.

180 MHz ribalaius ja 500 MSPS – mõõtmise täpsus

Ostsilloskoop pakub 180 MHz (-3 dB) analoogribalaiust ja reaalajas diskreetimist kuni 500 MSPS (kahe kanaliga töös 250 MSPS). See võimaldab kiirete servade, impulsside ja kõrgsageduslike signaalide täpset taasesitamist, mis on tänapäevaste elektrooniliste süsteemide diagnoosimisel ülioluline.

Digital Phosphor tehnoloogia – rohkem teavet lainekujul

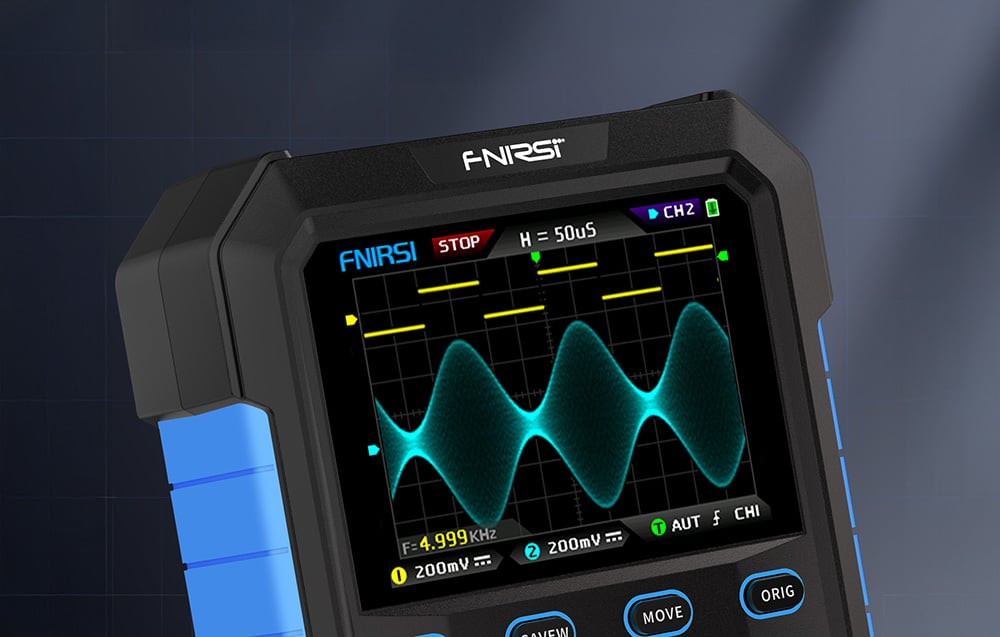

Digital Phosphori tehnoloogia kasutab signaali sageduse visualiseerimiseks heleduse skaalat ja värvitemperatuuri. Nii on lihtne tuvastada värinat, müra, ebastabiilsust ja haruldasi sündmusi, mis võivad jääda klassikalistes ostsilloskoopides nähtamatuks.

50 000 wfms/s – surnud aega pole

Kõrge värskendussagedus, 50 000 lainekuju sekundis, vähendab märkimisväärselt omandamise surnud aega. See võimaldab tõhusalt tabada lühiajalisi häireid ja signaalianomaaliaid, mis on eriti oluline lülitustoiteallikate ja digitaalsiinide analüüsimisel.

Riistvara ribalaiuse piirang 20 MHz ja stabiilne päästik

Sisseehitatud lülitatav 20 MHz riistvara ribapääsfilter vähendab tõhusalt müra ja kõrgetasemelisi harmoonilisi. Koos ulatusliku käivitussüsteemiga (Auto/Normal/Single, tõusev ja langev serv) ja adaptiivse päästiku stabiliseerimisega tagab see selge ja stabiilse signaalipildi.

FFT ja X-Y režiim – sageduse ja seose analüüs

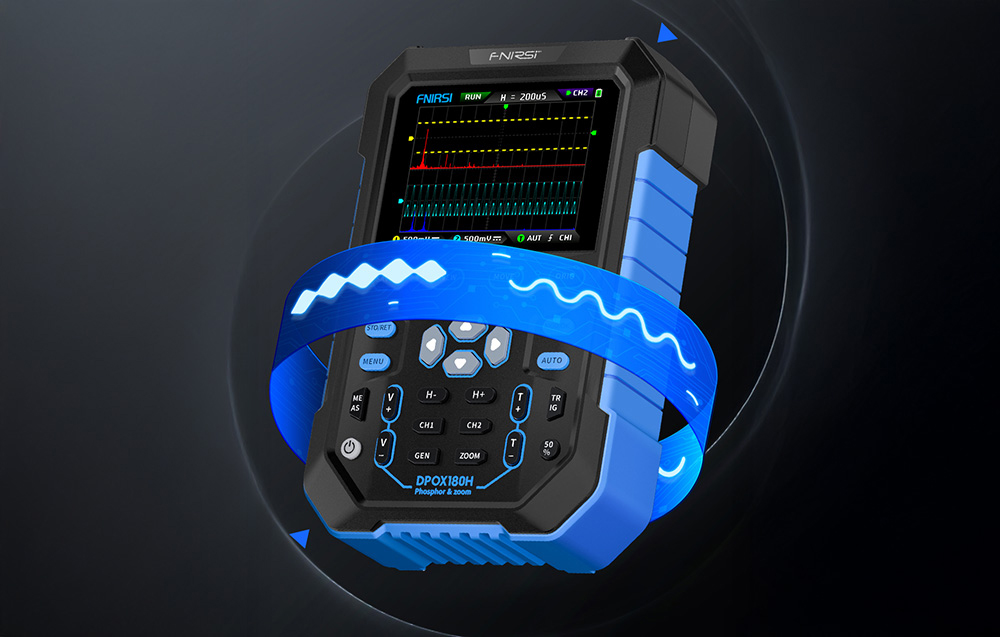

FFT-funktsioon pakub testitava signaali sagedusspektri kiiret ja kvalitatiivset eelvaadet. Lisaks võimaldab digitaalse luminofooriga X-Y režiim analüüsida kahe kanali vahelisi amplituudi- ja faasisuhteid, nt Lissajous'i kujundite kujul.

Aja suumi ja kerimisrežiim

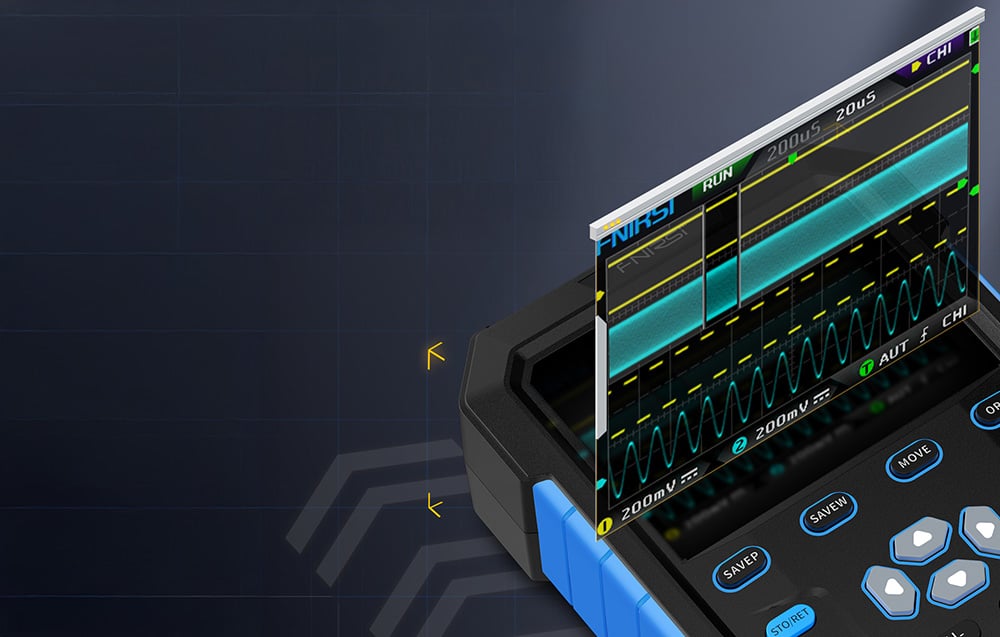

Ostsilloskoop pakub ZOOM-i ajabaasi vahemikus 2×–1000×, mis võimaldab valitud lainekuju segmente täpselt analüüsida. Kerimisrežiim võimaldab pidevalt reaalajas jälgida aeglaselt muutuvaid signaale.

20 MHz DDS generaator ja tükeldamise funktsioon

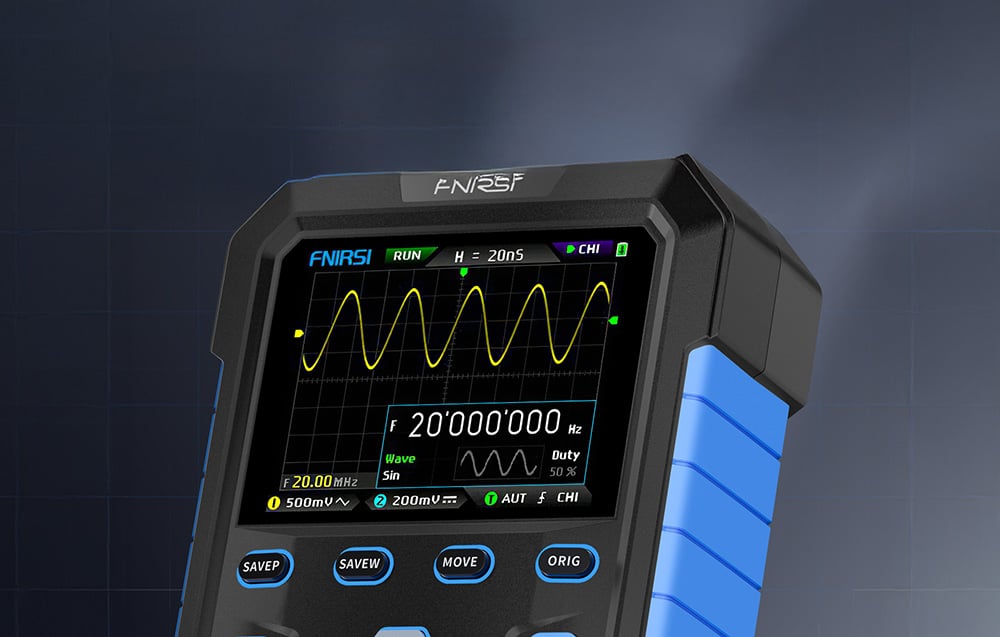

Sisseehitatud 20 MHz DDS-funktsiooni generaator toetab 14 lainekuju tüüpi sageduse reguleerimisega 1 Hz sammuga. Ainulaadne tükeldamise väljundfunktsioon võimaldab teil mõõdetud lainekujust välja lõigata fragmenti ja kasutada seda generaatori väljundsignaalina koos võimalusega salvestada kuni 500 kohandatud signaali.

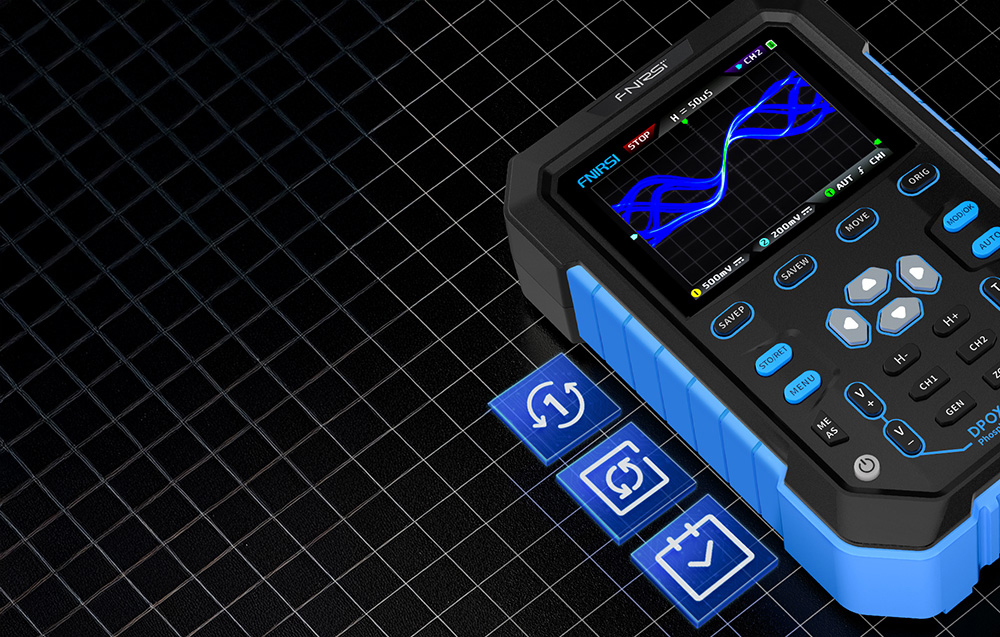

Andmete salvestamine, vaatamine ja eksport

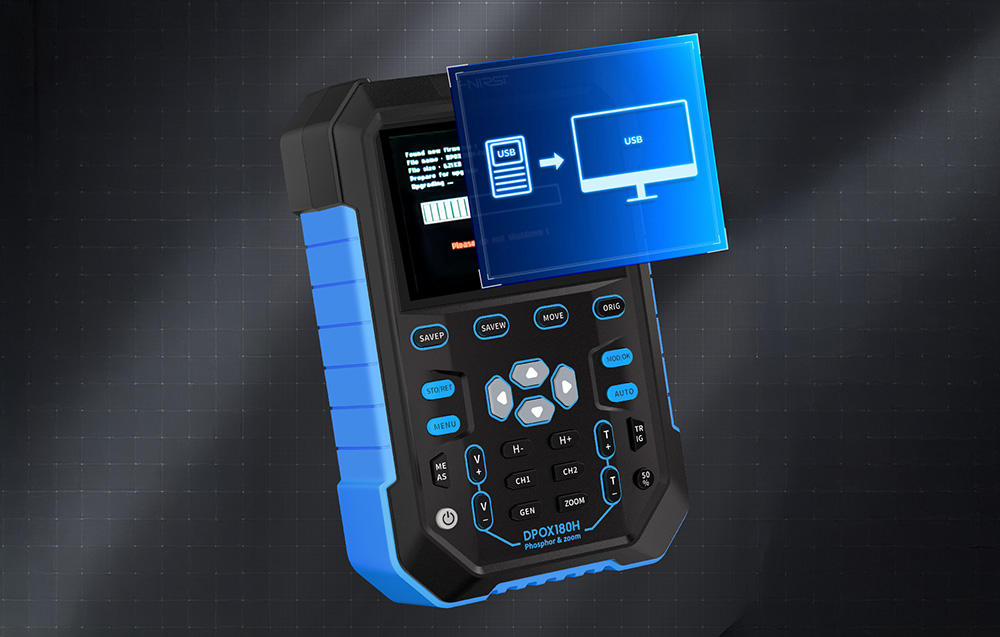

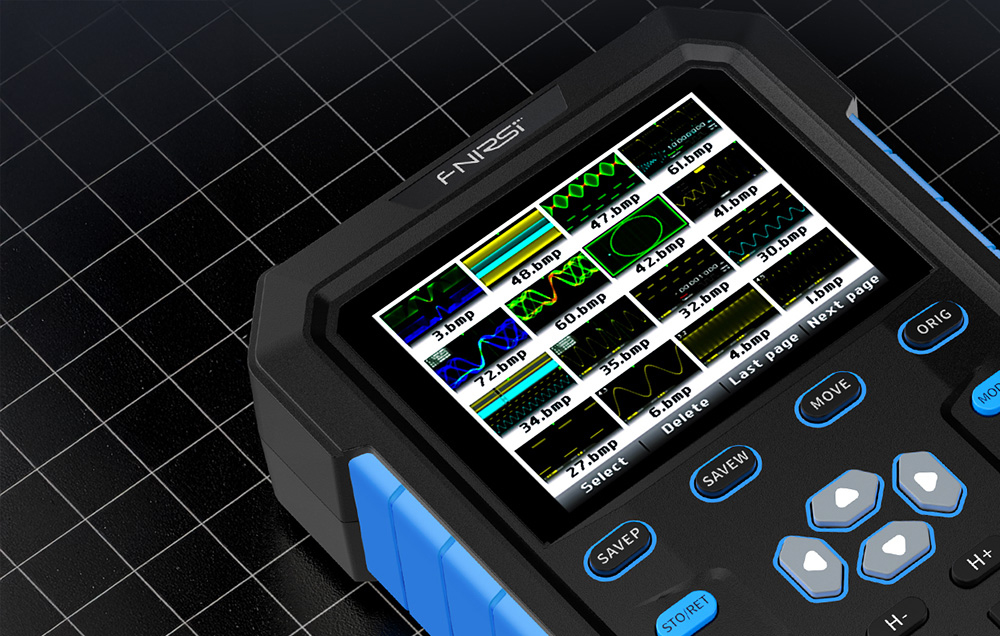

Sisemälu 120 Mbit mahutab kuni 250 lainekuju ja 90 ekraanipilti (BMP). Andmeid saab vaadata otse seadmest või eksportida USB kaudu arvutisse ning püsivara on lihtsalt värskendatav.

Liikuvus, ohutus ja kasutusmugavus

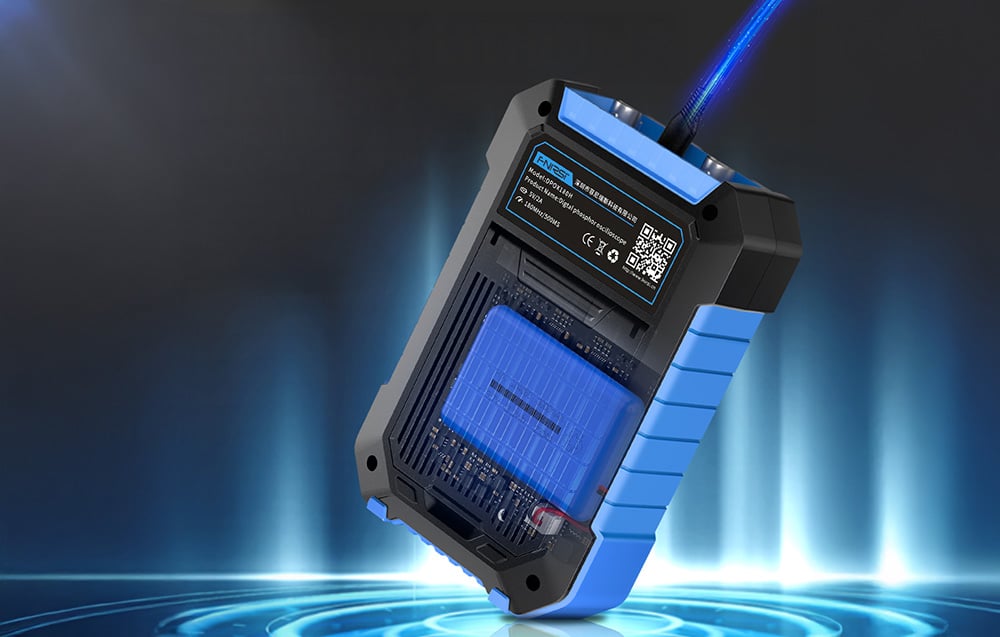

2,8" (320×240) värviline IPS ekraan tagab hea loetavuse kõikides tingimustes. Seade on varustatud ühe nupuvajutusega automaatse seadistamise, kursori mõõtmise, sisendikaitsega kuni 400 V, 3000 mAh Li-ion akuga (kuni 4 tundi tööaega) ja kiire 5 V / 2 A DP-ga tööriist. insenerid, hooldustehnikud, üliõpilased ja nõudlikud harrastajad.

Tehnilised näitajad

• Tootja: FNIRSI
• Mudel: DPOX180H
• Seadme tüüp: Käeshoitav digitaalne fosforostsilloskoop (DPO)
• Kanalite arv: 2
• Analoogribalaius: 180 MHz (-3 dB)
• Proovivõtu sagedus: 500 MSPS (1 kanal) / 250 MSPS (2 kanalit)
• Värskendussagedus: 50 000 lainekuju/s
• Ekraani tehnoloogia: Digitaalne fosforostsilloskoop (DPO)
• Spektri analüüs: FFT (kiire Fourier' teisendus)
• Töörežiimid: Automaatne / Tavaline / Üksik
• Käivitamine: Tõusev serv / langev serv
• Riistvara ribalaiuse piirang: 20 MHz (lülitatav)
• X-Y režiim: Jah (digitaalluminofooriga)
• Ajabaasi suum: 2× – 1000×
• Kerimisrežiim: Jah (rulli/keri)
• Signaali generaator: DDS (Direct Digital Synthesis)
• Generaatori maksimaalne sagedus: 20 MHz
• Generaatori lainekuju tüübid: 14 (siinus, ruut, kolmnurk, saag, impulss, mitmetooniline ja teised)
• Generaatori sageduse reguleerimise eraldusvõime: 1 Hz
• Tükeldamise funktsioon: Jah (lainekuju fragmentide lõikamine)
• Kohandatud signaalide arv: Kuni 500
• Sisemälu: 120 Mbit
• Lainekuju salvestamine: Kuni 250 rühma
• Ekraanipildi salvestamine: Kuni 90 faili (BMP)
• Andmete eksport: USB
• Püsivara värskendus: Jah (USB kaudu)
• Ekraan: IPS LCD
• Ekraani diagonaal: 2,8 tolli
• Ekraani eraldusvõime: 320 × 240 pikslit
• Automaatsed mõõtmised: Jah (ühe nupuga AUTO)
• Käsitsi mõõtmised: Kursorid
• Sisendkaitse: Kuni 400 V (ülepingekaitse)
• Toiteallikas: Li-ion aku
• Aku mahutavus: 3000 mAh
• Aku eluiga: Kuni u. 4 tundi
• Laadimine: 5 V / 2 A (kiire laadimine)
• Automaatne väljalülitamine: Jah (programmeeritav, 5 min – 2 h)
