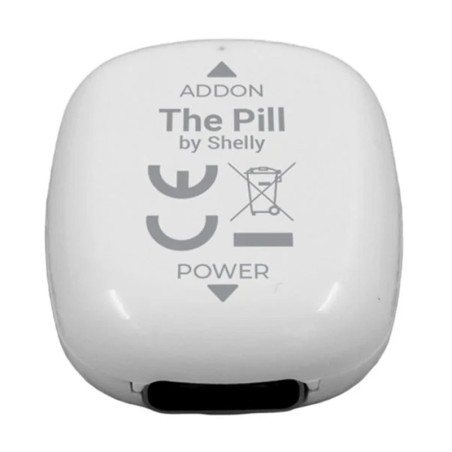

Shelly The Pill WiFi/Bluetoothi ​​andur

Shelly The Pill WiFi/Bluetoothi universaalsensor

Shelly The Pill on kompaktne moodul, mis on loodud töötama andurite ja automaatikasüsteemidega. Seade võimaldab jälgida temperatuuri, niiskust, pinget ja digitaalseid olekuid ning tänu välisseadmete režiimidele töötab see analoog- ja digitaalanduritega. USB-C toiteallikana võib see pidevalt töötada tehnilistes ja kodupaigaldistes. Selle väike suurus ja topelt 2,4 GHz WiFi ja Bluetooth BLE 4.2 ühenduvus võimaldavad hõlpsat integreerimist isegi piiratud ruumidega ruumides.

Temperatuuri ja niiskuse jälgimine

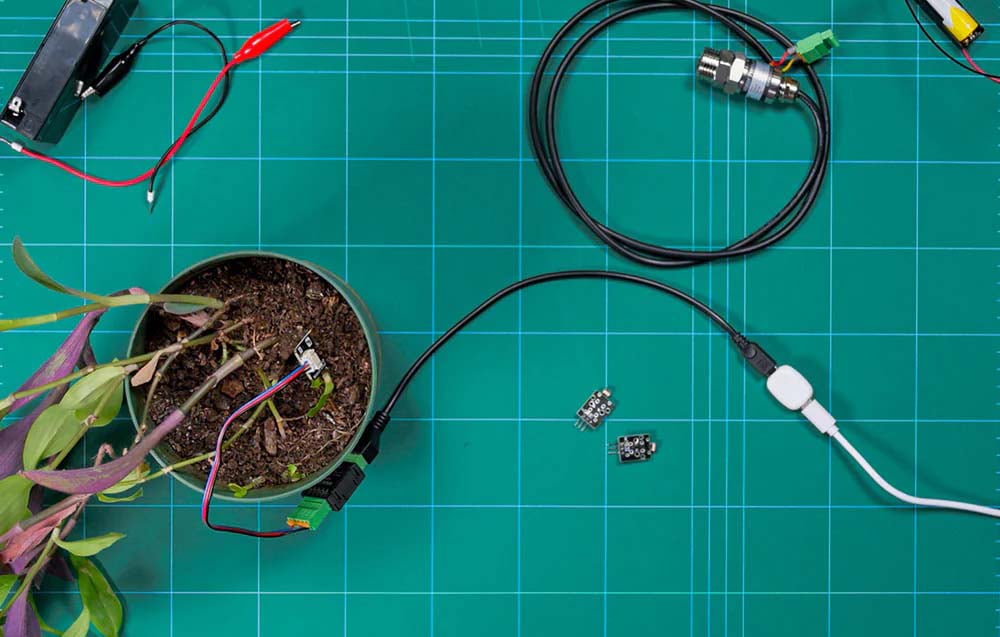

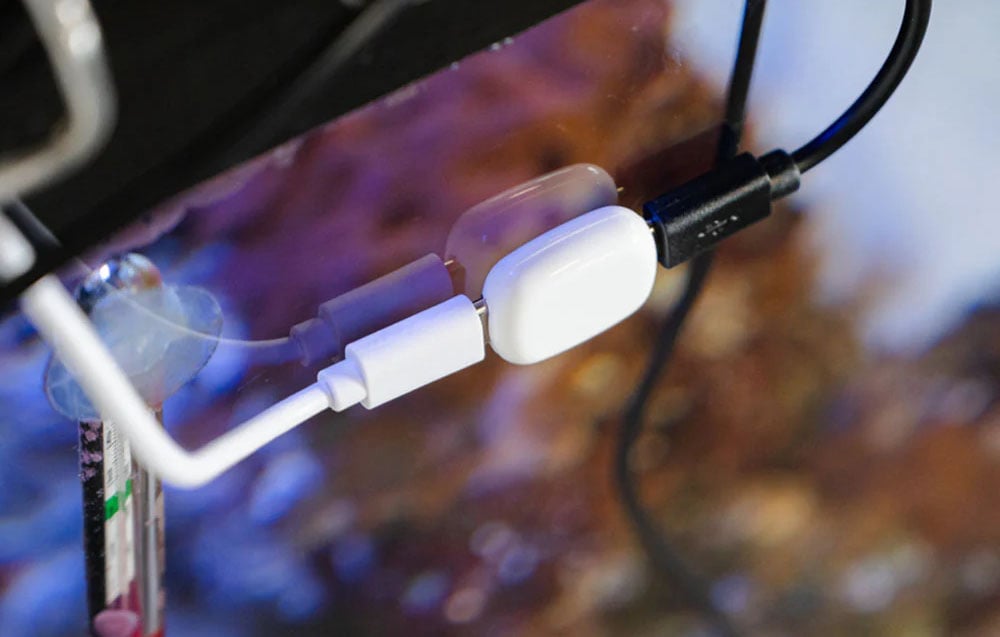

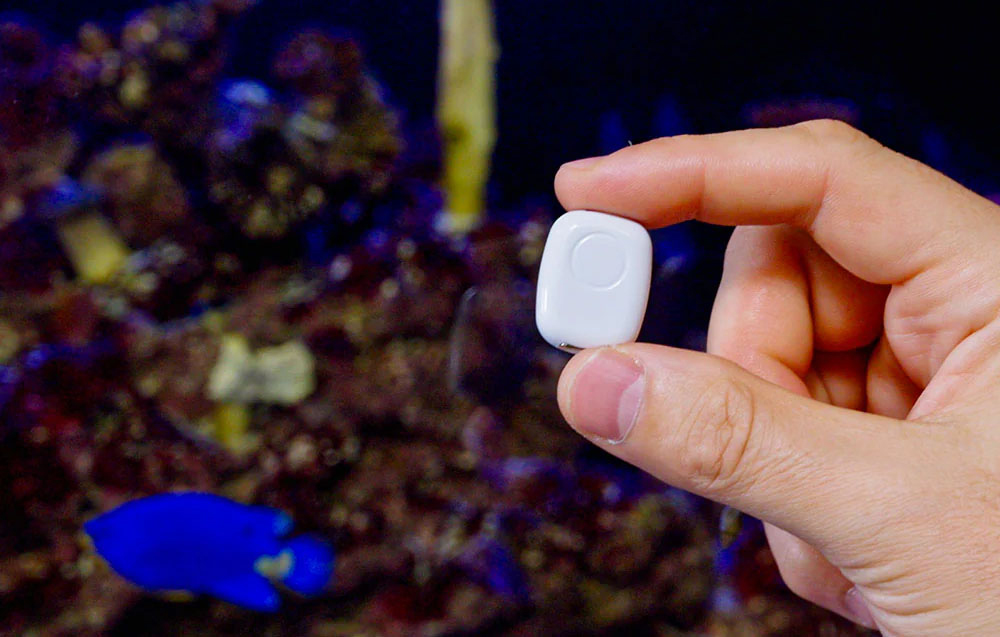

Seade töötab plug-and-play režiimis populaarsete temperatuurianduritega DS18B20 ning temperatuuri- ja niiskusanduritega DHT22. See toetab korraga kuni viit DS18B20 sondi, võimaldades teil jälgida mitut mõõtmispunkti korraga. See sobib temperatuuri reguleerimiseks basseinides, akvaariumides, veepaakides ja tehnosüsteemides.

Laialdased konfiguratsioonivõimalused

Mudel põhineb ESP32-C3 mikrokontrolleril (8 MB Flash) ja pakub Shelly Gen3 platvormile iseloomulikke funktsioone. See võimaldab teil luua ajakavasid, kasutada veebihaake, toetada MQTT-d, krüpteerida suhtlust ja luua oma skripte. Integreerimine välissüsteemidega on võimalik MQTT, WebSocketi või HTTP kaudu, võimaldades seadme hõlpsat integreerimist keerukatesse automatiseerimissüsteemidesse.

Erinevad töörežiimid

Shelly The Pill pakub konfigureeritavaid töörežiime nii digitaalsete sisendite ja väljundite jaoks kui ka analoogmõõtmiseks. Sisendid ja väljundid töötavad pingel 3,3 V ning digitaalrežiimi saab seadistada iseseisvalt sisendiks või väljundiks. Seadmesse sisseehitatud analoogvoltmeeter mõõdab pingeid vahemikus 0-2,5 V, väline laiendusmoodul võimaldab mõõta kuni 30 V alalisvoolu. See võimaldab seadmel töötada ukseandurite, liikumisandurite, üleujutusandurite ja muude lihtsate digitaalsete anduritega.

Laiendused ja alalisvoolu koormuse juhtimine

Funktsionaalsust saab laiendada saadaolevate lisandmoodulitega. Väline SSR-moodul võimaldab kahe kanaliga juhtida madala alaliskoormusega seadmeid kuni 30 V / 300 mA, nagu LED-indikaatorid, väikesed ventilaatorid või solenoidventiilid. 0–30 V analoogmoodul võimaldab jälgida pingeid 3,7 V, 12 V või 24 V akusüsteemides.

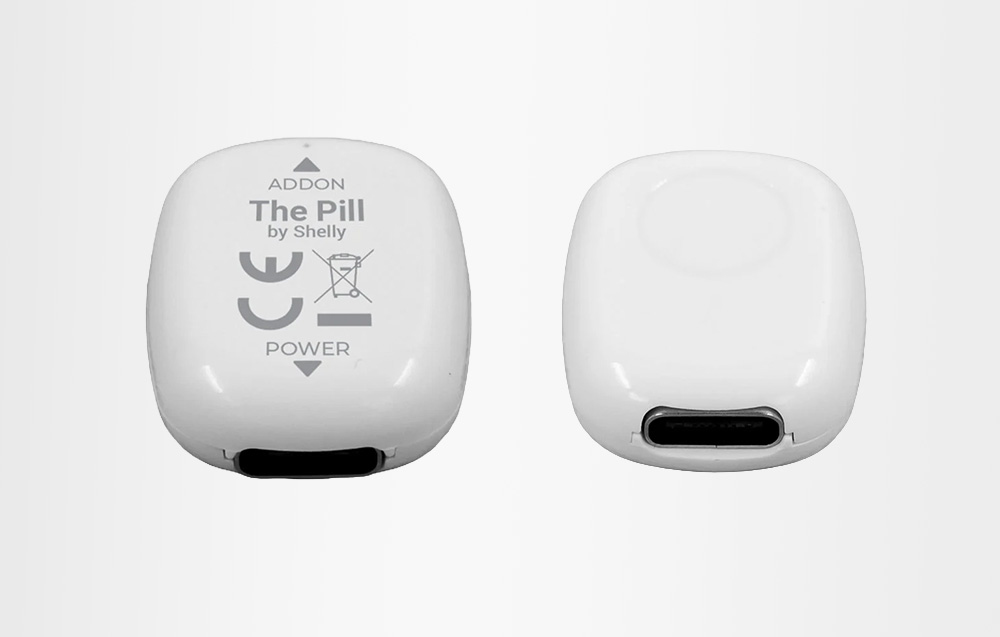

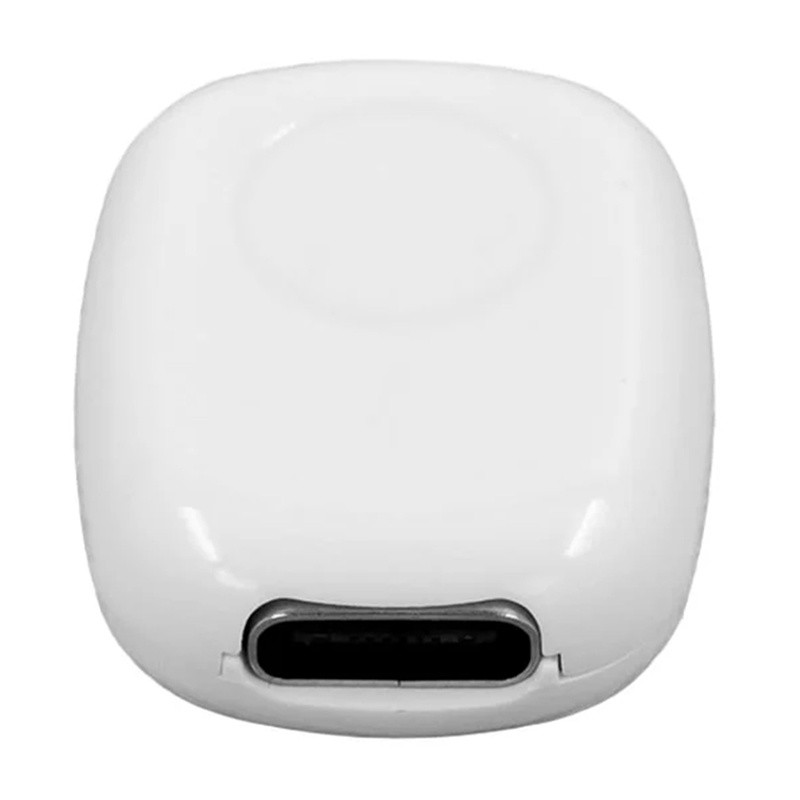

Kompaktne disain ja USB-C toiteallikas

26 × 19,95 × 8,5 mm korpus ja kõigest 3 g kaal võimaldavad seadme paigaldada praktiliselt kõikjale. Toide saadakse 5 V pingega USB-C pordi kaudu ja voolutarve ei ületa 1 W. See võimaldab Pillil töötada madalpingeseadmetes ja USB-toiteallikatel põhinevates süsteemides.

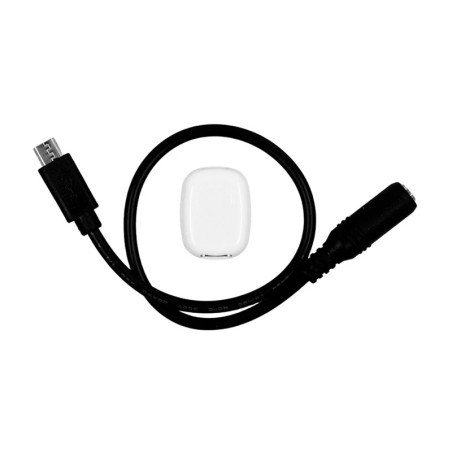

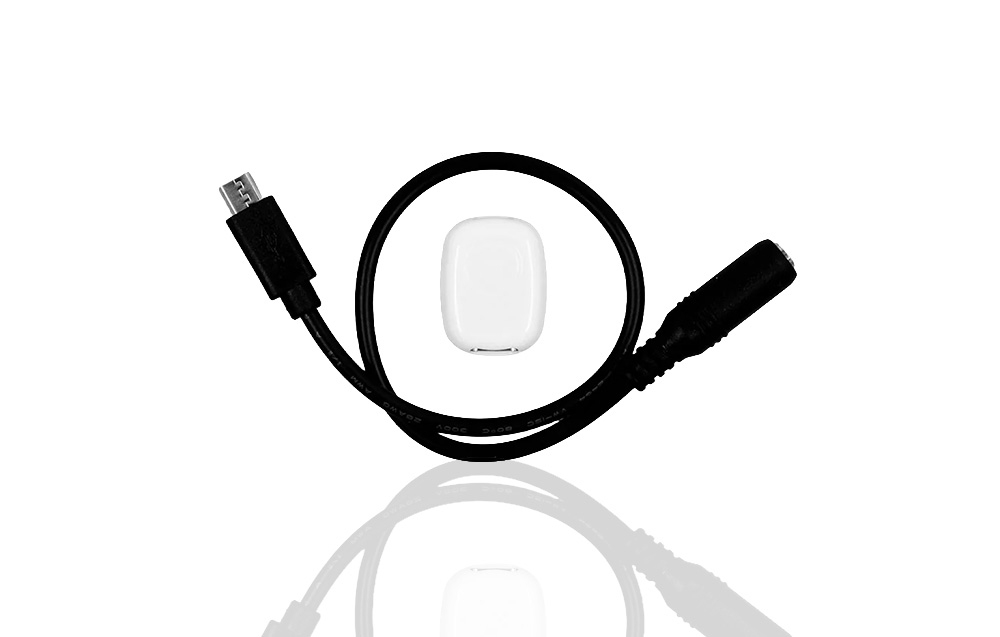

Kaasas

• andur
• USB-C kaabel

Tehnilised näitajad

• Tootja: Shelly
• Toote nimi: Pill
• Värv: valge
• Mõõdud: 26 × 19,95 × 8,5 mm
• Kaal: 3 g
• Korpuse materjal: plastist
• Töötemperatuur: -20°C kuni 40°C
• Niiskus: 30% – 70% suhteline niiskus
• Toiteallikas: 5 V DC (C-tüüpi USB-pordi kaudu)
• Energiatarve: < 1 W
• Madal lävi: < 0,83 V
• Kõrge lävi: > 2,48 V
• Maksimaalne digitaalne sisendpinge: 3,3 V
• Maksimaalne lülituspinge: 3,3 V
• Maksimaalne lülitusvool: 20 mA
• DC voltmeeter (sisseehitatud): 0–2,5 V
• DC voltmeeter (välise lisandiga): 0–30 V
• Pinge mõõtmise täpsus: ±(2% + 5 numbrit)
• Toetatud välised andurid: 1 × DHT22 kuni 5 × DS18B20
• WiFi ühenduvus: 802,11 b/g/n 2401–2483 MHz
• Maksimaalne WiFi edastusvõimsus: < 20 dBm
• WiFi leviala: kuni 30 m siseruumides ja kuni 50 m väljas (olenevalt tingimustest)
• Bluetoothi ühenduvus: BLE 4,2 2402–2480 MHz
• Bluetoothi maksimaalne edastusvõimsus: < 10 dBm
• Vahemik: kuni 10 m siseruumides ja kuni 30 m väljas (olenevalt tingimustest)
• Protsessor: Shelly ESP32-C3 (ESP-Shelly-C38F)
• Välkmälu: 8 MB

• Ühenduvus: Wi-Fi, Bluetooth
• Rakendus: Google Home, Amazon Alexa, SmartThings
