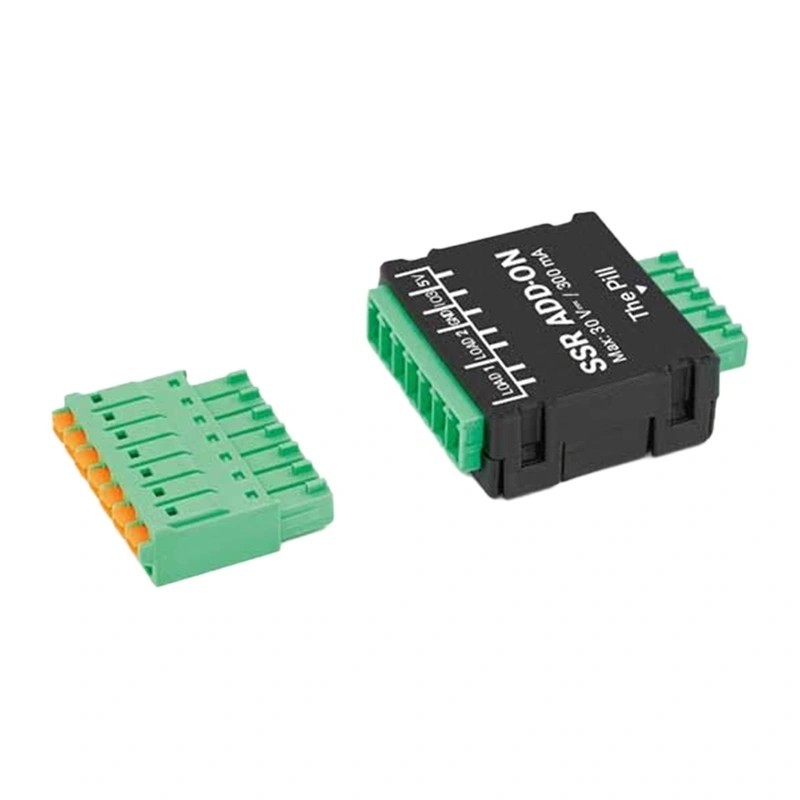

Shelly SSR kahe kanaliga moodul: The Pill'i tarvik

Shelly SSR kahe kanaliga moodul – pillide tarvik

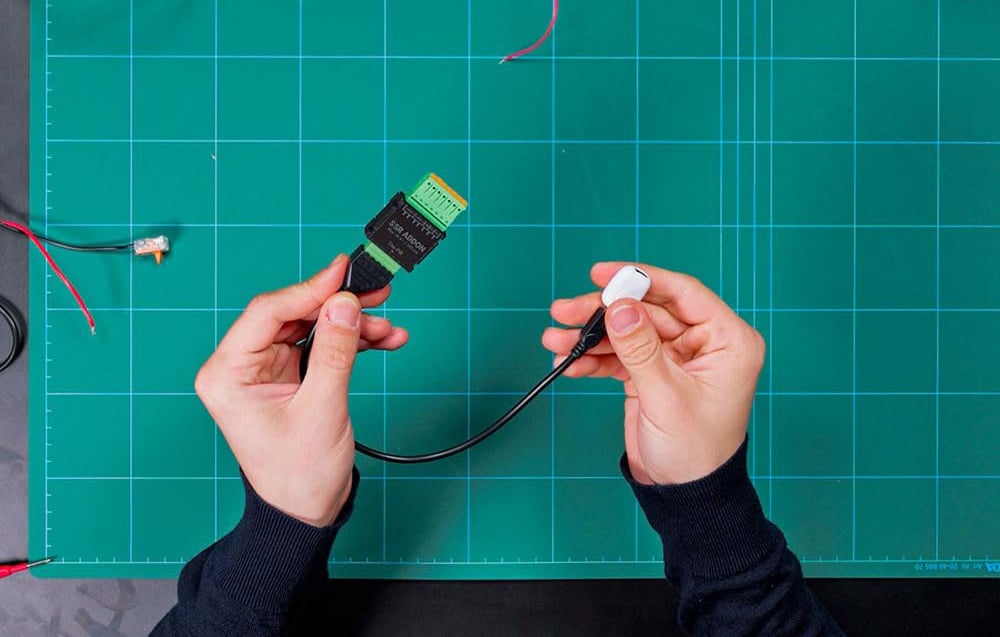

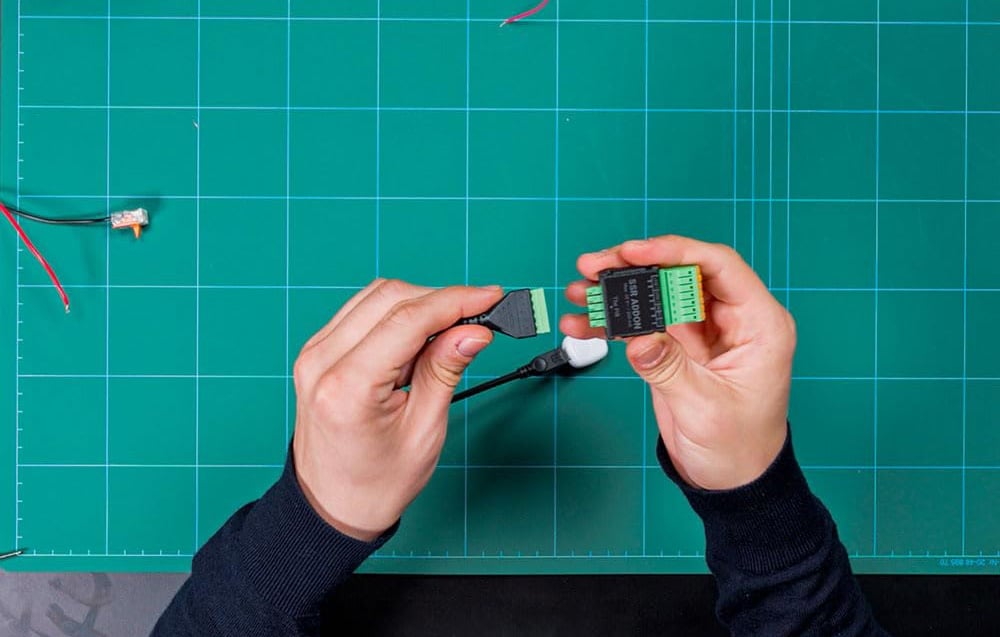

Laiendage The Pill by Shelly võimalusi SSR Add-on mooduliga, mis võimaldab sõltumatult juhtida kahte alaliskoormust pingega kuni 30 V ja vooluga kuni 300 mA kanali kohta. Galvaaniliselt isoleeritud pooljuhtreleede kasutamine tagab usaldusväärse ja vaikse lülituse, suurendades ühendatud seadmete ohutust. See on praktiline lahendus valgustuse, ventilaatorite ja muude alalisvoolutoitel seadmete juhtimiseks. Märkus. Mooduli ühendamiseks Shelly The Pill'iga on vaja 5-klemmilist lisandmoodulit; seda müüakse eraldi.

Kahe alalisvoolu koormuse sõltumatu juhtimine

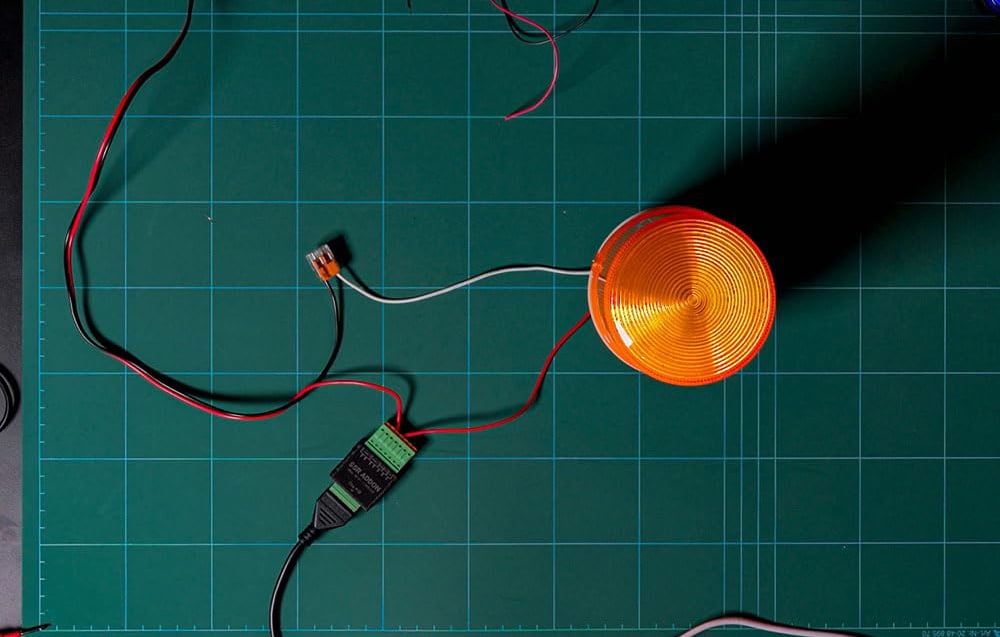

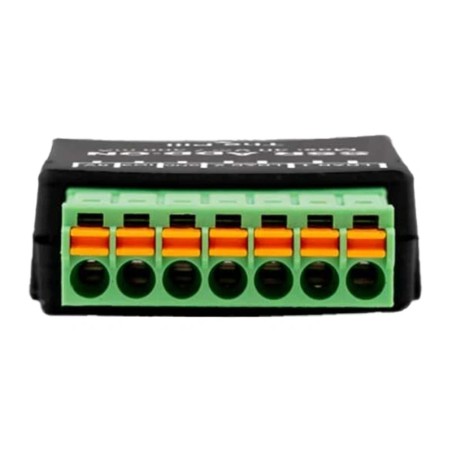

Moodul on varustatud kahe SSR-väljundiga, millel on sildid LOAD1 ja LOAD2, mis võimaldavad kahe seadme samaaegset sõltumatut juhtimist. Iga kanal toetab koormusi kuni 30 V DC ja 300 mA, pakkudes paindlikkust automaatikasüsteemide ehitamisel ja laiendamisel. Tänu pooljuhtreleede kasutamisele on lülitus tõhus, ohutu ja vaikne. Moodul on varustatud ka IO3 pordiga, mis töötab loogikatasemel 3,3 V. Seda saab konfigureerida digitaalsisendiks või digitaalseks väljundiks, mis suurendab seadme kasutamise paindlikkust erinevates rakendustes. Lisaks on saadaval valikulised 5 V ja GND klemmid, samuti liides, mis võimaldab ühendada 5-terminali lisandmooduliga, mis on vajalik Shelly The Pill'iga ühildumiseks.

Kompaktne disain ja lihtne integreerimine

Moodul paistab silma oma väikeste, vaid 36 × 31 × 11,5 mm mõõtmetega ja 12 g kaaluga, mis teeb selle paigaldamise lihtsaks ka kitsastesse kohtadesse. Shelly The Pill'iga ühendamiseks on vaja 5-terminali lisandmoodulit, mida müüakse eraldi. Madal energiatarve, alla 0,6 W, toetab veelgi kogu süsteemi energiasäästlikku tööd.

Tehnilised näitajad

• Tootja: Shelly
• Mudel: SSR-i lisandmoodul
• Ühilduvus: Shelly pill (vajab 5-terminali lisandmoodulit)
• Väljundid: LOAD1, LOAD2
• Maksimaalne lülituspinge: 30 V DC
• Maksimaalne lülitusvool: 300 mA
• Sisend/väljund: IO3 (3,3 V loogikatase)
• IO3 konfiguratsioon: Digitaalne sisend või digitaalne väljund
• Täiendavad terminalid: 5V, GND
• Energiatarve: < 0,6 W
• Mõõdud: 36 × 31 × 11,5 mm
• Kaal: 12 g
• Värv: Must
• Töötemperatuur: 0°C kuni 40°C
• Säilitustemperatuur: -20°C kuni 40°C
• Töö niiskus: 30% kuni 70% suhteline niiskus
• Maksimaalne töökõrgus: 2000 m
